Opdracht

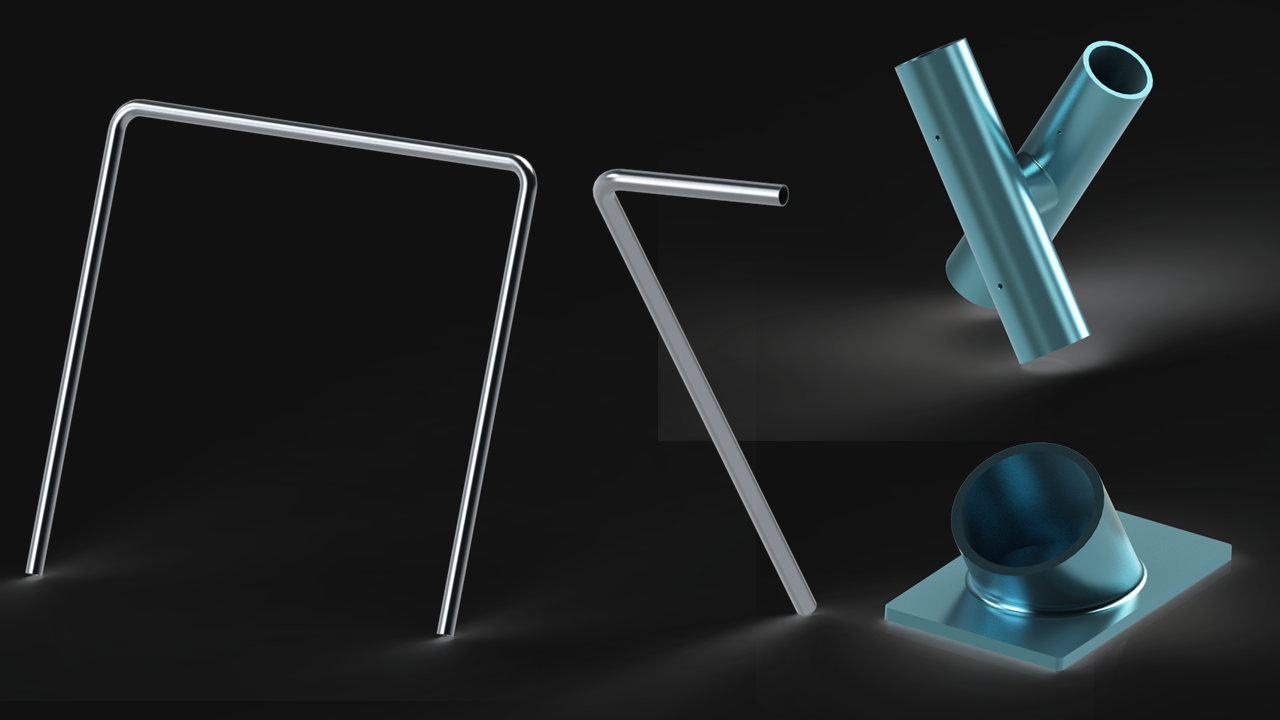

Voor de opdrachtgever Outdoorplay Gamez heb ik een ontwerp gemaakt voor een schommeltoestel XL, waarbij het frame van metaal is. De uitdaging zit hier voornamelijk in de stijfheid van het frame en het ontwerpen van de koppelstukken/verbindingen tussen verschillende frame onderdelen. Daarnaast heb ik gewerkt aan een ontwerp voor een schommelzitje, dat uit plaatstaal wordt gemaakt. Voor deze opdracht was de veiligheid tijdens het gebruik het belangrijkste aspect
Competenties
- Je kunt methodisch heldere rapportage opstellen van de constructieve verificatie van je ontwerp en deze in een heldere en beknopte presentatie toelichten.
- Je kunt specifieke en meetbare technische eisen opstellen voor het ontwerp en de verificatie van een product.
- Je kunt een aantal eisen opstellen met betrekking tot de gebruiksveiligheid van een product m.b.v. eigen analyse en bestaande veiligheidsnormen.
- SolidWorks vaardigheden: basisontwerp maken en DXF file exporteren, stabiel modelleren van een gehele samenstelling mbv verschillende mates, gebruik van FEM in SolidWorks voor het maken van een stijfheidsanalyse en sterkteanalyse (berekening van de doorbuiging onder statische belasting).
- Je kunt een systematische weergave van je ontwerp maken, in de vorm van een vrij lichaamsschema (VLS), en daarin belasting situaties schetsen.
- Je kunt het proces van verschillende productietechnieken voor metaal beschrijven (verspanen, gieten, profiel-productie, plaatwerktechnieken, etc.) en de bijbehorende ontwerpregels toepassen in je ontwerp.
- Je kunt m.b.v. een kostprijs analyse een onderbouwde keuze maken voor een geschikte productie techniek voor een onderdeel uit metaal.
Uitwerking
